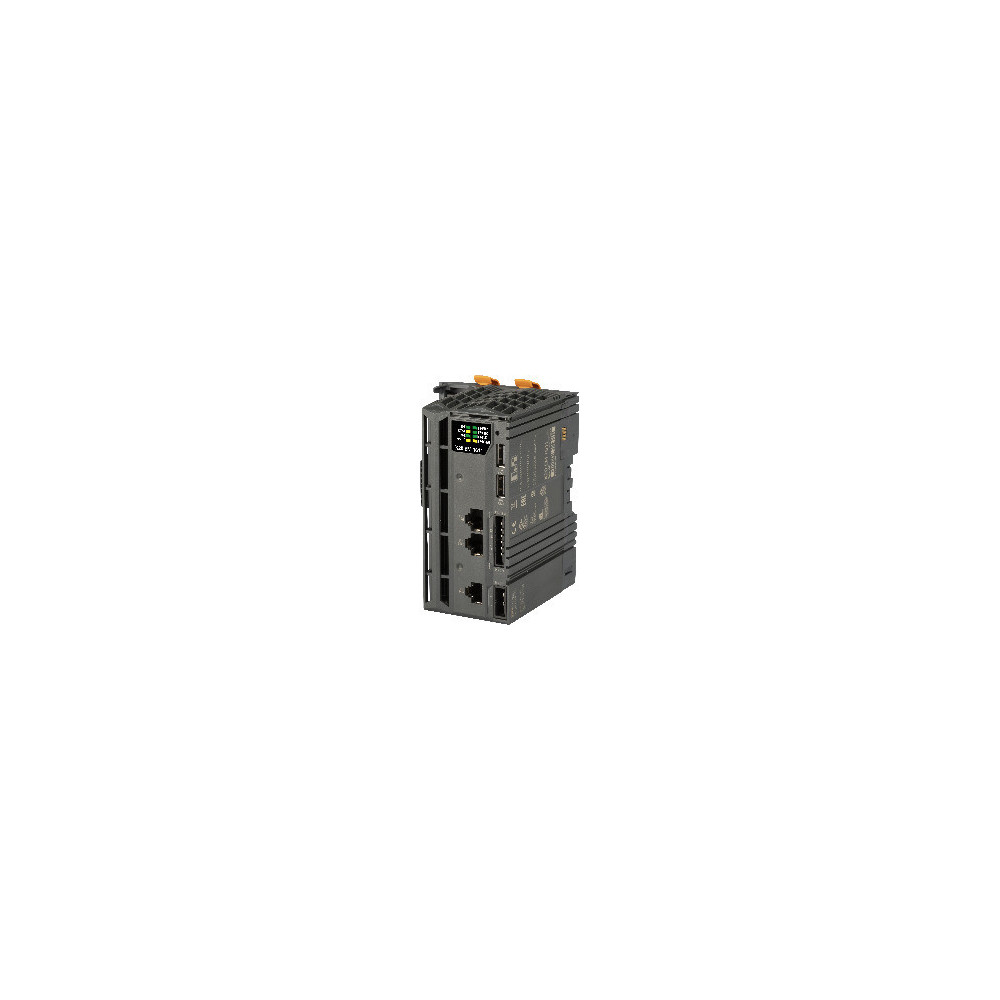

X20EM1611 Sterownik PLC Embedded X20, ATOM 0,4 GHz, 512 MB DDR4 RAM, POWERLINK, RS485

X20EM1611 Sterownik PLC Embedded X20, ATOM 0,4 GHz, 512 MB DDR4 RAM, POWERLINK, RS485

0 Opinia(e)
B&R
X20EM1611
Brak w magazynie
11 063,85 zł brutto
8 995,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

Ten kompaktowy, a zarazem wydajny sterownik bazuje na technologii procesorowej Intel Atom. Pozbawiona wentylatorów, bezbateryjna konstrukcja tego sterownika oznacza, że jest on całkowicie bezobsługowy. Podstawowa konfiguracja obejmuje USB, Ethernet, POWERLINK V2, RS485 oraz pamięć flash. Ponadto 1 gniazdo może być użyte dla modułów interfejsowych X20 w celu zwiększenia elastyczności.

: X20EM1611
Brak w magazynie

Opis

Waga [g]
826
Napięcie zasilania
24 VDC -20% / +25%
Stopień ochrony
IP20
Wymiary [Wys x Szer x Gł]
12,4 x 8,3 x 9,2 [cm]

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

https://www.br-automation.com/pl/produkty/plc-systems/x20-system/embedded-plc/x20em1611/

Jako pierwszy zadaj pytanie dotyczące tego produktu!

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X20EM1611 Sterownik PLC Embedded X20, ATOM 0,4 GHz, 512 MB DDR4 RAM, POWERLINK, RS485

Napisz swoją opinię

Informacje ogólne

Funkcja CPUDiagnostykaTak, za pomocą wskaźnika stanu LED
EthernetDiagnostykaTak, za pomocą wskaźnika stanu LED
Zasilanie I/ODiagnostykaTak, za pomocą oprogramowania i wskaźnika LED
POWERLINKDiagnostykaTak, za pomocą wskaźnika stanu LED
TemperaturaDiagnostykaTak, za pomocą rejestru programowego
Redundancja sterownikaWsparcieNie
Obsługa danych o stanie pamięciWsparcieTak
Obsługa ACOPOSWsparcieTak
Obsługa Visual ComponentsWsparcieTak
Wewnętrzne I/OPobór mocy0.56 W
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA nC IIA T5 Gc ; IP20, Ta (patrz instrukcja obsługi X20) ; FTZÚ 09 ATEX 0083X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
Kod ID B&R0x289E
ChłodzenieBezwentylatorowy
Wskaźniki stanuFunkcja CPU, Ethernet, POWERLINK, RS485, zasilanie we/wy
Pobór mocy5.3 W
Pobór mocy dla zasilania X2X Link0.6 W
Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W]-

Zasilanie CPU i X2X Link

Napięcie wejściowe24 VDC -20% / +25% ; (napięcie znamionowe: 24 VDC) ; (maks. moc wejściowa przy napięciu znamionowym: 34 W)
Prąd wejściowyMaks. 1.4 A przy 24 VDC
BezpiecznikZintegrowany, niewymienny
Zabezpieczenie przed zamianą biegunówTak

Wyjście zasilania X2X Link

Znamionowa moc wyjściowa3.5 W
Połączenie równoległeTak
Praca redundantnaTak

Zasilanie I/O wejść

Napięcie wejściowe24 VDC -15% / +20% ; (napięcie znamionowe: 24 VDC) ; (maks. moc wejściowa przy napięciu znamionowym: 240 W)
BezpiecznikWymagany bezpiecznik sieciowy: maks. 10 A, zwłoczny

Zasilanie I/O wyjść

Znamionowe napięcie wyjściowe24 VDC
Dopuszczalne obciążenie styków10 A

Sterownik

Pamięć cache L1Procesor
Kod danychProcesor24 kB
Kod programuProcesor32 kB
TypProcesorAtom E3915
Częstotliwość taktowaniaProcesor400 MHz (kompatybilny).
Pamięć cache L2Procesor1 MB
Pamięć RAMPamięć standardowa512 MB LPDDR4 SDRAM
Ilość danych do zapisuPamięć aplikacji
GwarantowanePamięć aplikacji40 TB
Wyniki dla 5 latPamięć aplikacji21.9 GB/dzień
TypPamięć aplikacji1 GB pamięć flash eMMC
Czas przechowywania danychPamięć aplikacji10 lat
Gwarantowane cykle kasowania/zapisuPamięć aplikacji20,000
Kod korekcji błędów (ECC)Pamięć aplikacjiTak
Zegar czasu rzeczywistegoPodtrzymanie przez co najmniej 300 godzin, typ. 1000 godzin przy 25°C, rozdzielczość 1 s, dokładność <30 s/miesiąc przy 25°C
Jednostka zmiennoprzecinkowa (FPU)Tak
Zintegrowany procesor I/OPrzetwarza punkty danych I/O w tle
Gniazda interfejsów modułowych1
Zmienne remanentneMaks. 64 kB, podtrzymanie >10 lat
Najkrótszy czas cyklu klasy zadań400 µs
Typowy czas cyklu instrukcji0.0044 µs

Interfejsy

TransmisjaInterfejs IF2
Warstwa fizycznaInterfejs IF210BASE-T/100BASE-TX
PółdupleksInterfejs IF2Tak
Pełny dupleksInterfejs IF2Tak
AutonegocjacjaInterfejs IF2Tak
Auto-MDI/MDIXInterfejs IF2Tak
SygnałInterfejs IF2Ethernet
WariantInterfejs IF22x ekranowane RJ45 (switch)
Długość liniiInterfejs IF2Maks. 100 m między 2 stacjami (długość segmentu)
Szybkość transmisjiInterfejs IF210/100 Mbit/s
TransmisjaInterfejs IF3
Warstwa fizycznaInterfejs IF3100BASE-TX
PółdupleksInterfejs IF3Tak
Pełny dupleksInterfejs IF3Tryb POWERLINK: Nie / Tryb Ethernet: Tak
AutonegocjacjaInterfejs IF3Tak
Auto-MDI/MDIXInterfejs IF3Tak
Magistrala obiektowaInterfejs IF3Węzeł zarządzający (managing node) lub sterowany (controlled node) POWERLINK (V2)
TypInterfejs IF3Typ 4
WariantInterfejs IF31x RJ45 ekranowane
Długość liniiInterfejs IF3Maks. 100 m między 2 stacjami (długość segmentu)
Szybkość transmisjiInterfejs IF3100 Mbit/s
TypInterfejs IF4USB 1.1/2.0
WariantInterfejs IF4Typ A
Maks. prąd wyjściowyInterfejs IF40.5 A
TypInterfejs IF5USB 1.1/2.0
WariantInterfejs IF5Typ A
Maks. prąd wyjściowyInterfejs IF50.5 A
Magistrala obiektowaInterfejs IF6Master X2X Link
SygnałInterfejs IF7RS485
WariantInterfejs IF7Połączenie przez 6-pinową listwę zaciskową
Maks. odległośćInterfejs IF71000 m
Szybkość transmisjiInterfejs IF7Maks. 115.2 kbit/s
Rezystor terminującyInterfejs IF7Zintegrowany w PLC, nieprzełączalny

Właściwości elektryczne

Izolacja galwanicznaEthernet (IF2), POWERLINK (IF3), X2X (IF6) i RS485 (IF7) odizolowane od siebie, od innych interfejsów i od PLC ; we/wy do PLC odizolowane od wszystkich interfejsów ; USB (IF4 i IF5) oraz gniazdo dla modułów interfejsowych X20 nieizolowane od PLC

Warunki pracy

PoziomoOrientacja montażuTak
PionowoOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.6°C na 100 m
Stopień ochrony wg EN 60529IP20

Warunki otoczenia

PracaTemperatura
Pozioma pozycja montażowaTemperatura-25 do 60°C
Pionowa pozycja montażowaTemperatura-25 do 50°C
DeratingTemperatura-
PrzechowywanieTemperatura-40 do 70°C
TransportTemperatura-40 do 70°C
PracaWilgotność względna5 do 95%, bez kondensacji
PrzechowywanieWilgotność względna5 do 95%, bez kondensacji
TransportWilgotność względna5 do 95%, bez kondensacji

Właściwości mechaniczne

SzerokośćWymiary82.5 mm
WysokośćWymiary124 mm
GłębokośćWymiary92 mm
UwagaPłytka końcowa X20 (prawa) w zakresie dostawy ; 2- i 6-pinowa listwa zaciskowa w zakresie dostawy ; Zaślepka gniazda modułu interfejsowego w zakresie dostawy
Masa530 g
