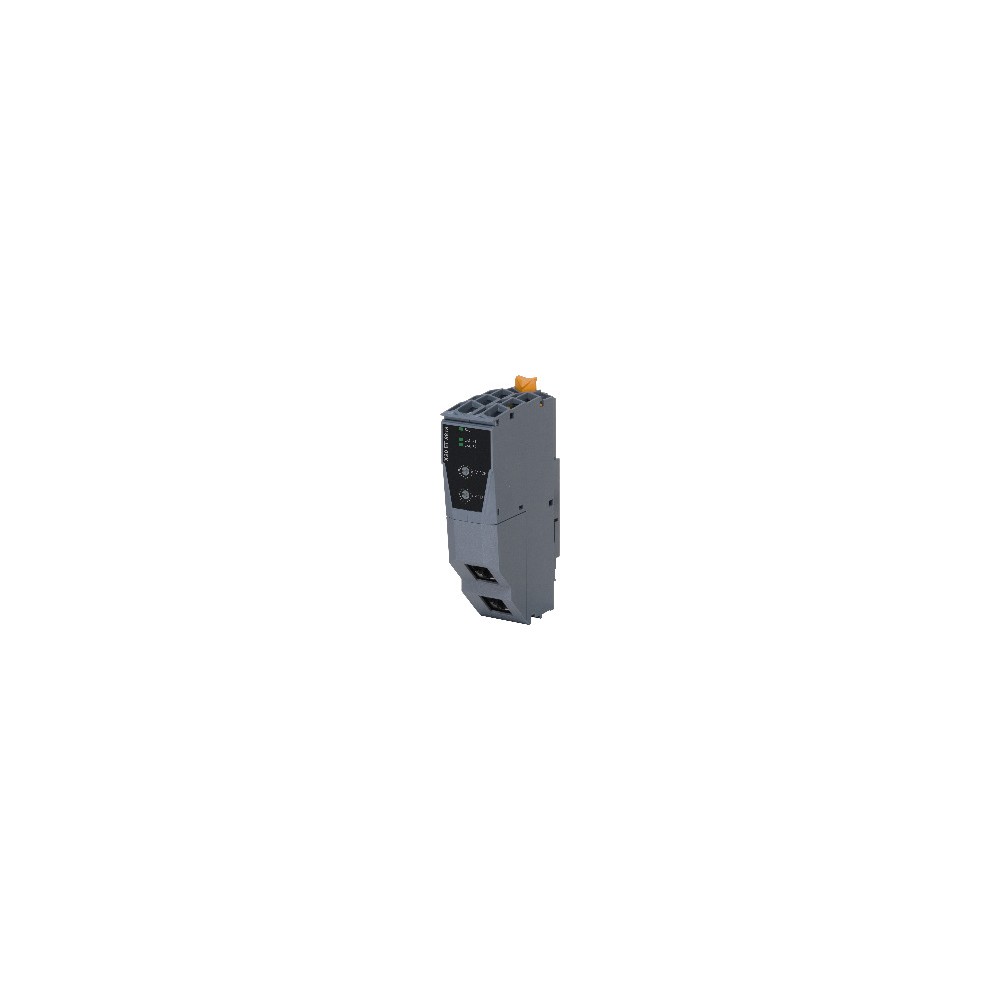

X20ET8819

Znacznik czasu NetTime o rozdzielczości 20 ns

• Rejestracja i analiza błędów CRC oraz ramek
• Wyzwalacze mogą być również aktywowane za pomocą zewnętrznych sygnałów cyfrowych
• Analiza zarówno sieci półdupleksowych (half-duplex), jak i pełnodupleksowych (full-duplex)
• Możliwość jednoczesnej rejestracji dwóch sieci

POWERLINK sprawdza się w praktyce od lat i rzadko stwarza problemy podczas uruchamiania i produkcji. Niemniej jednak zakłócenia komunikacji mogą nadal występować z powodu uszkodzonych kabli lub kabli niskiej jakości. W przypadku wystąpienia błędu jego lokalizacja i usunięcie są zazwyczaj bardzo proste dzięki heterogenicznej strukturze tej płaskiej topologii sieci (wszystkie dane są zawsze widoczne w całej sieci). Problematyczne są błędy występujące sporadycznie. W takich sytuacjach z pomocą przychodzą narzędzia takie jak Omnipeek czy Wireshark. Narzędzia te (lub częściej stosowana standardowa technologia PC) osiągają jednak swoje granice w przypadku maszyn o krótkich cyklach sieciowych. Albo nie wszystkie ramki mogą zostać zarejestrowane, albo niektóre telegramy zostają całkowicie utracone. W takich przypadkach potrzebne jest specjalne narzędzie sprzętowe, które może pracować bardzo szybko, rejestrować i zapisywać każdy fragment transmisji, a następnie przekazywać go do laptopa. Moduł ten oferuje różne tryby pracy. Może na przykład pracować pasywnie w sieci, dzięki czemu zachowanie w czasie rzeczywistym pozostaje niezmienione. Urządzenie nasłuchuje i selektywnie pobiera dane po spełnieniu określonych, zdefiniowanych warunków wyzwalania. Może odczytać wszystkie dane, oznaczyć je znacznikiem czasu, zapisać tymczasowo i ostatecznie przekazać do komputera PC. Dane są następnie analizowane w znanym środowisku PC.
