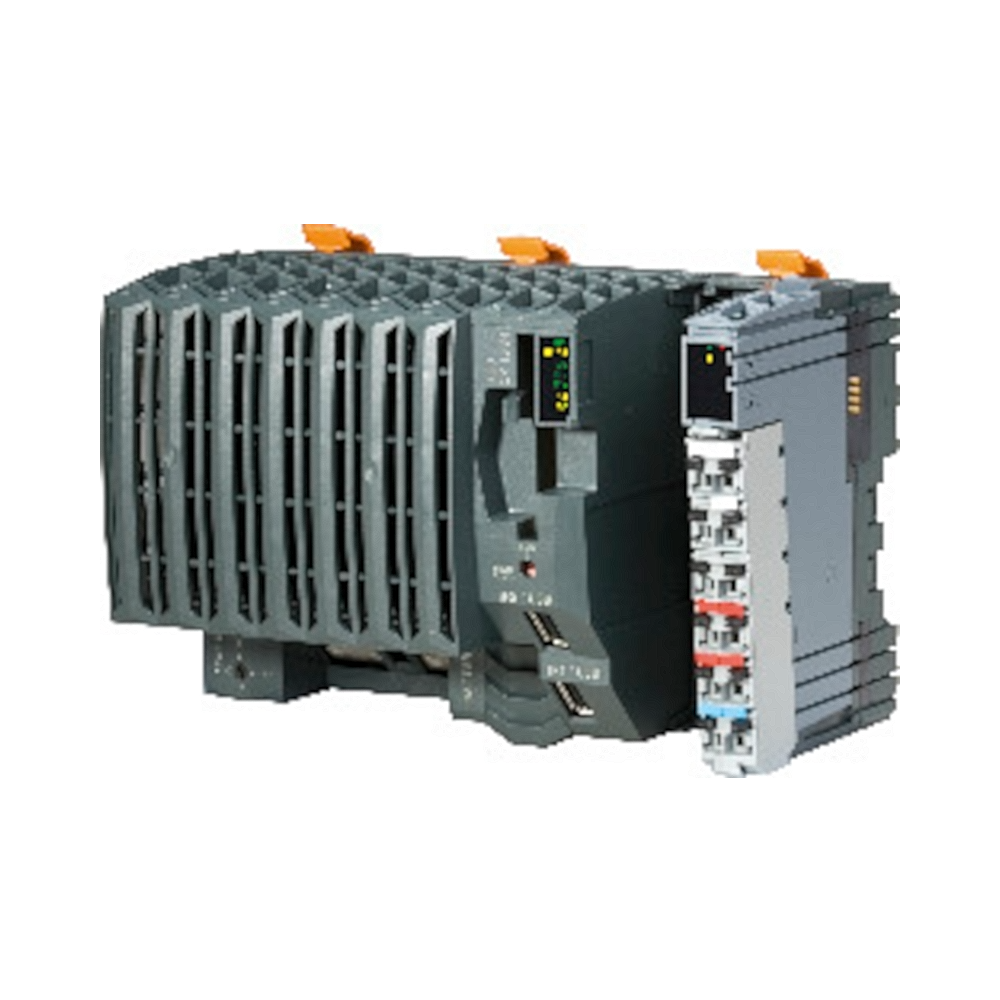

X20CP1685 Sterownik PLC X20, ATOM 0,8 GHz, 512 MB LPDDR4 SDRAM , POWERLINK, Ethernet

X20CP1685 Sterownik PLC X20, ATOM 0,8 GHz, 512 MB LPDDR4 SDRAM , POWERLINK, Ethernet

0 Opinia(e)
B&R
X20CP1685
Brak w magazynie
17 127,75 zł brutto
13 925,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

Ten sterownik jest oparty na technologii procesorowej Intel Atom i przeznaczony do aplikacji o najwyższych wymaganiach dotyczących wydajności. Stanowi najwyższy model w rodzinie sterowników X20. Konfiguracja podstawowa obejmuje USB, Ethernet, POWERLINK V2 oraz wymienną kartę CompactFlash. Standardowy interfejs Ethernet obsługuje komunikację gigabitową. Aby uzyskać jeszcze wyższą wydajność sieci czasu rzeczywistego, wbudowany interfejs POWERLINK obsługuje tryb poll-response chaining (PRC). Ponadto 1 gniazdo może być wykorzystane na dodatkowe moduły interfejsu w celu zwiększenia elastyczności.

: X20CP1685
Brak w magazynie

Opis

Napięcie zasilania
24 VDC -20% / +25%
Stopień ochrony
IP20
Wymiary [Wys x Szer x Gł]
99 x 150 x 85 [mm]
Waga
480 g

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

https://www.br-automation.com/pl/produkty/plc-systems/x20-system/x20-plc/x20cp1685/

Jako pierwszy zadaj pytanie dotyczące tego produktu!

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X20CP1685 Sterownik PLC X20, ATOM 0,8 GHz, 512 MB LPDDR4 SDRAM , POWERLINK, Ethernet

Napisz swoją opinię

Informacje ogólne

BateriaDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Funkcja CPUDiagnostykaTak, za pomocą wskaźnika stanu LED
CompactFlashDiagnostykaTak, za pomocą wskaźnika stanu LED
EthernetDiagnostykaTak, za pomocą wskaźnika stanu LED
POWERLINKDiagnostykaTak, za pomocą wskaźnika stanu LED
TemperaturaDiagnostykaTak, za pomocą rejestru programowego
Redundancja sterownikaWsparcieNie
Obsługa danych o stanie pamięciWsparcieTak
Obsługa ACOPOSWsparcieTak
Obsługa Visual ComponentsWsparcieTak
Obsługa procesorów wielordzeniowychWsparcieNie
Wewnętrzne I/OPobór mocy0.6 W
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA nC IIA T5 Gc ; IP20, Ta (patrz instrukcja obsługi X20) ; FTZÚ 09 ATEX 0083X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
DNVCertyfikatyTemperatura: B (0 do 55°C) ; Wilgotność: B (do 100%) ; Wibracje: B (4 g) ; EMC: B (mostek i otwarty pokład)
CCSCertyfikatyTak
LRCertyfikatyENV1
KRCertyfikatyTak
ABSCertyfikatyTak
BVCertyfikatyEC33B ; Temperatura: 5 - 55°C ; Wibracje: 4 g ; EMC: Mostek i otwarty pokład
Kod ID B&R0xF9EB
ChłodzenieBezwentylatorowy
Wskaźniki stanuFunkcja CPU, Ethernet, POWERLINK, CompactFlash, bateria
Pobór mocy bez modułu interfejsu i USB6.9 W
Pobór mocy dla zasilania X2X Link1.42 W
Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W]-

Zasilanie CPU i X2X Link

Napięcie wejściowe24 VDC -20% / +25% ; (napięcie znamionowe: 24 VDC) ; (maks. moc wejściowa przy napięciu znamionowym: 36 W)
Prąd wejściowyMaks. 1.5 A przy 24 VDC
BezpiecznikZintegrowany, niewymienny
Zabezpieczenie przed zamianą biegunówTak

Wyjście zasilania X2X Link

Znamionowa moc wyjściowa7 W
Połączenie równoległeTak
Praca redundantnaTak

Zasilanie I/O wejść

Napięcie wejściowe24 VDC -15% / +20% ; (napięcie znamionowe: 24 VDC) ; (maks. moc wejściowa przy napięciu znamionowym: 240 W)
BezpiecznikWymagany bezpiecznik sieciowy: maks. 10 A zwłoczny

Zasilanie I/O wyjść

Znamionowe napięcie wyjściowe24 VDC
Dopuszczalne obciążenie styków10 A

Zasilanie - Informacje ogólne

Transmisja danych RS232DiagnostykaTak, za pomocą wskaźnika stanu LED
Praca/błąd modułuDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
PrzeciążenieDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Zasilanie I/O - zasilacz I/OIzolacja galwanicznaNie
Zasilanie CPU/X2X Link - zasilacz CPU/X2X LinkIzolacja galwanicznaTak
Wskaźniki stanuPrzeciążenie, stan pracy, stan modułu, transfer danych RS232

Sterownik

Pamięć cache L1Procesor
Kod danychProcesor24 kB
Kod programuProcesor32 kB
TypProcesorAtom E3915
Częstotliwość taktowaniaProcesor800 MHz
Pamięć cache L2Procesor1 MB
Monitorowanie bateriiPodtrzymanie danychTak
Bateria litowaPodtrzymanie danychPodczas pracy: 4 lata ; PLC wyłączony: Min. 2 lata przy temperaturze otoczenia 23°C
Pamięć RAMPamięć standardowa512 MB LPDDR4 SDRAM
Pamięć RAM użytkownikaPamięć standardowa1 MB SRAM
Ilość danych do zapisuPamięć aplikacji
GwarantowanePamięć aplikacji40 TB
Wyniki dla 5 latPamięć aplikacji21.9 GB/dzień
TypPamięć aplikacji1 GB pamięć flash eMMC
Czas przechowywania danychPamięć aplikacji10 lat
Gwarantowane cykle kasowania/zapisuPamięć aplikacji20,000
Kod korekcji błędów (ECC)Pamięć aplikacjiTak
Gniazdo CompactFlash1
Zegar czasu rzeczywistegoNieulotny, rozdzielczość 1 s, dokładność -20 do 20 ppm przy 25°C
Jednostka zmiennoprzecinkowa (FPU)Tak
Zintegrowany procesor I/OPrzetwarza punkty danych I/O w tle
Gniazda interfejsów modułowych1
Zmienne remanentneMaks. 512 kB
Najkrótszy czas cyklu klasy zadań200 µs
Typowy czas cyklu instrukcji0.0028 µs

Interfejsy

SygnałInterfejs IF1RS232
WariantInterfejs IF1Podłączenie przez 12-pinową listwę zaciskową X20TB12
Maks. odległośćInterfejs IF1900 m
Szybkość transmisjiInterfejs IF1Maks. 115.2 kbit/s
TransmisjaInterfejs IF2
Warstwa fizycznaInterfejs IF210BASE-T/100BASE-TX/1000BASE-T
PółdupleksInterfejs IF2Tak
Pełny dupleksInterfejs IF2Tak
AutonegocjacjaInterfejs IF2Tak
Auto-MDI/MDIXInterfejs IF2Tak
SygnałInterfejs IF2Ethernet
WariantInterfejs IF21x RJ45 ekranowane
Długość liniiInterfejs IF2Maks. 100 m między 2 stacjami (długość segmentu)
Szybkość transmisjiInterfejs IF210/100/1000 Mbit/s
TransmisjaInterfejs IF3
Warstwa fizycznaInterfejs IF3100BASE-TX
PółdupleksInterfejs IF3Tak
Pełny dupleksInterfejs IF3Tryb POWERLINK: Nie / Tryb Ethernet: Tak
AutonegocjacjaInterfejs IF3Tak
Auto-MDI/MDIXInterfejs IF3Tak
Magistrala obiektowaInterfejs IF3Węzeł zarządzający (managing node) lub sterowany (controlled node) POWERLINK (V2)
TypInterfejs IF3Typ 4
WariantInterfejs IF31x RJ45 ekranowane
Długość liniiInterfejs IF3Maks. 100 m między 2 stacjami (długość segmentu)
Szybkość transmisjiInterfejs IF3100 Mbit/s
TypInterfejs IF4USB 1.1/2.0
WariantInterfejs IF4Typ A
Maks. prąd wyjściowyInterfejs IF40.5 A
TypInterfejs IF5USB 1.1/2.0
WariantInterfejs IF5Typ A
Maks. prąd wyjściowyInterfejs IF50.5 A
Magistrala obiektowaInterfejs IF6Master X2X Link

Właściwości elektryczne

Izolacja galwanicznaEthernet (IF2), POWERLINK (IF3) i X2X (IF6) izolowane od siebie nawzajem, od innych interfejsów i od PLC

Warunki pracy

PoziomoOrientacja montażuTak
PionowoOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529IP20

Warunki otoczenia

PracaTemperatura
Pozioma pozycja montażowaTemperatura-25 do 60°C
Pionowa pozycja montażowaTemperatura-25 do 50°C
DeratingTemperaturaPatrz rozdział "Derating".
PrzechowywanieTemperatura-40 do 70°C
TransportTemperatura-40 do 70°C
PracaWilgotność względna5 do 95%, bez kondensacji
PrzechowywanieWilgotność względna5 do 95%, bez kondensacji
TransportWilgotność względna5 do 95%, bez kondensacji

Właściwości mechaniczne

SzerokośćWymiary150 mm
WysokośćWymiary99 mm
GłębokośćWymiary85 mm
UwagaPamięć aplikacji (CompactFlash) zamawiać osobno ; Bateria podtrzymująca w zestawie ; Płytka końcowa X20 (prawa) w zestawie ; 12-pinowa listwa zaciskowa X20 w zestawie ; Zaślepki gniazd modułów interfejsów w zestawie
Masa480 g
