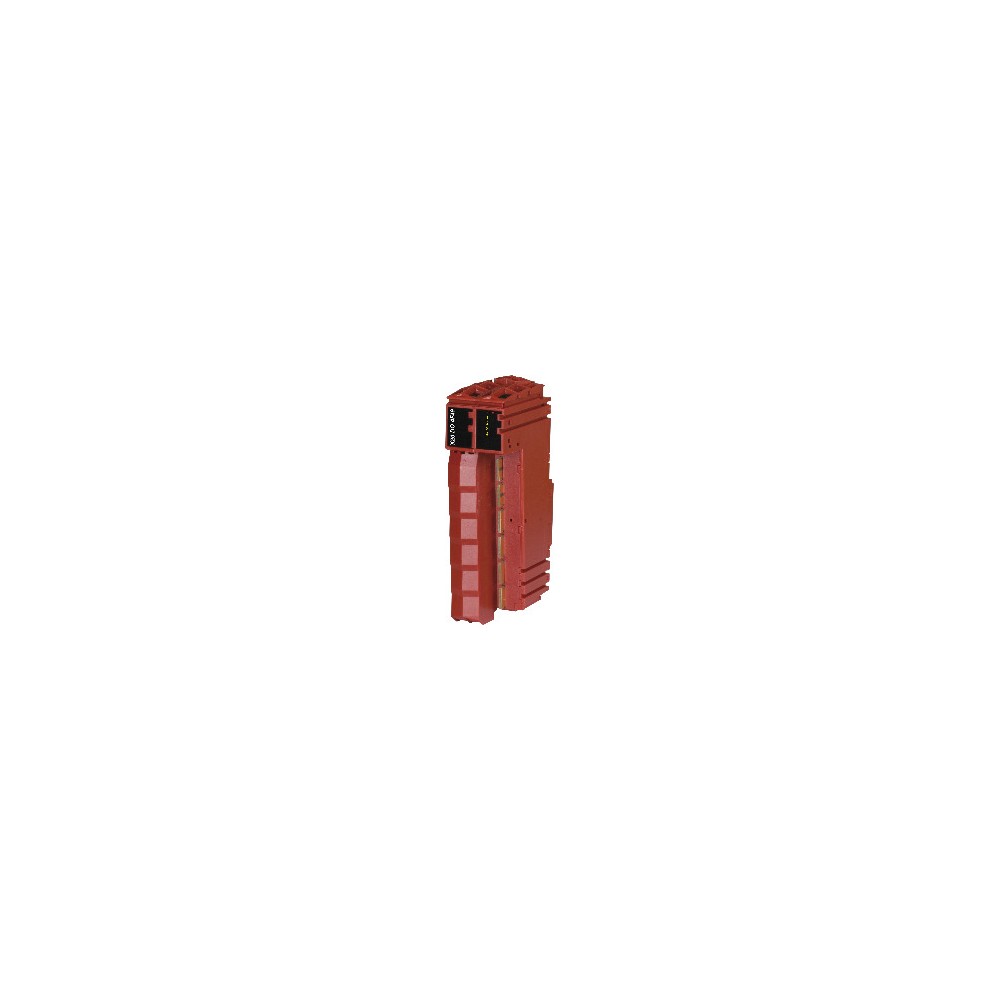

X20DO4F49

X20DO4F49

0 Opinia(e)
B&R
X20DO4F49
Brak w magazynie
1 159,89 zł brutto
943,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

4 wyjścia cyfrowe

  • Moduł przekaźnikowy na 250 VDC / 240 VAC
  • 2 zestyki zwierne i 2 zestyki przełączne
  • Wyjścia z izolacją jednokanałową

Moduł ten jest wyposażony w 4 wyjścia przekaźnikowe (po 2 zestyki zwierne i 2 zestyki przełączne) na napięcie 250 VDC / 240 VAC. Wyjścia są izolowane jednokanałowo.

: X20DO4F49
Brak w magazynie

Specyficzne kody

MPN
X20DO4F49

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X20DO4F49

Napisz swoją opinię

Informacje ogólne

Praca/błąd modułuDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
WyjściaDiagnostykaTak, za pomocą wskaźnika stanu LED
MagistralaPobór mocy1.1 W
Wewnętrzne I/OPobór mocy-
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
Bezpieczeństwo funkcjonalneCertyfikatyIEC 61508 w przygotowaniu ; EN 62061 w przygotowaniu ; EN ISO 13849-1 w przygotowaniu ; IEC 61511 w przygotowaniu
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
DNVCertyfikatyTemperatura: B (0 do 55°C) ; Wilgotność: B (do 100%) ; Wibracje: B (4 g) ; EMC: B (mostek i otwarty pokład)
CCSCertyfikatyTak
LRCertyfikatyENV1
KRCertyfikatyTak
ABSCertyfikatyTak
BVCertyfikatyEC33B ; Temperatura: 5 - 55°C ; Wibracje: 4 g ; EMC: Mostek i otwarty pokład
Kod ID B&R0xF76A
Wskaźniki stanuFunkcja I/O na kanał, stan pracy, status modułu
Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W]+0.32

Wyjścia cyfrowe

0 → 1Opóźnienie przełączaniaZestyk zwierny ≤15 ms / Zestyk przełączny ≤19 ms
1 → 0Opóźnienie przełączaniaZestyk zwierny ≤11 ms / Zestyk przełączny ≤15 ms
Kanał - magistralaNapięcia izolacjiTestowano przy 3500 VAC
Kanał - kanałNapięcia izolacjiTestowano przy 1700 VAC
Kanał - uziemienieNapięcia izolacjiTestowano przy 3500 VAC
ElektryczneŻywotność10 5 przy 2 A (zestyk zwierny i zestyk przełączny)
MechaniczneŻywotność30 x10 6 cykli (zestyk zwierny i zestyk przełączny)
MinimalnieZdolność łączeniowa0.12 W DC / 2.4 W AC
MaksymalnieZdolność łączeniowaDC: patrz sekcja „Zdolność łączeniowa DC”. ; AC: 480 W
ZewnętrzneUkład ochronny
ACUkład ochronnyUkład RC lub VDR
DCUkład ochronnyDioda zwrotna, układ RC lub VDR
WewnętrzneUkład ochronnyBrak
WariantPrzekaźniki: 2 zestyki zwierne i 2 zestyki przełączne ; Kanały są izolowane jednokanałowo.
Napięcie znamionowe250 VDC / 240 VAC
Maks. napięcie250 VAC
Napięcie przełączaniaMaks. 250 VDC / 250 VAC
Częstotliwość znamionowaDC / 45 do 63 Hz
Znamionowy prąd wyjściowyDC: patrz sekcja „Zdolność łączeniowa DC”. ; AC: 2 A przy 240 VAC
Całkowity prąd znamionowyDC: patrz sekcja „Zdolność łączeniowa DC”. ; AC: 8 A przy 240 VAC
Zasilanie elementów wykonawczychZewnętrzne
Prąd załączeniowyMaks. 8 A (na kanał)
Rezystancja stykowaMaks. 100 mΩ

Właściwości elektryczne

Izolacja galwanicznaKanał izolowany od kanału, magistrali i zasilania I/O

Warunki pracy

PoziomoOrientacja montażuTak
PionowoOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529IP20

Warunki otoczenia

PracaTemperatura
Pozioma pozycja montażowaTemperatura-25 do 60°C
Pionowa pozycja montażowaTemperatura-25 do 50°C
DeratingTemperatura-
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C
PracaWilgotność względna5 do 95%, bez kondensacji
PrzechowywanieWilgotność względna5 do 95%, bez kondensacji
TransportWilgotność względna5 do 95%, bez kondensacji

Właściwości mechaniczne

UwagaZamawiać 1x listwa zaciskowa X20TB32 osobno. ; Zamawiać 1x moduł magistrali X20BM32 osobno.
Raster25 +0.2 mm
