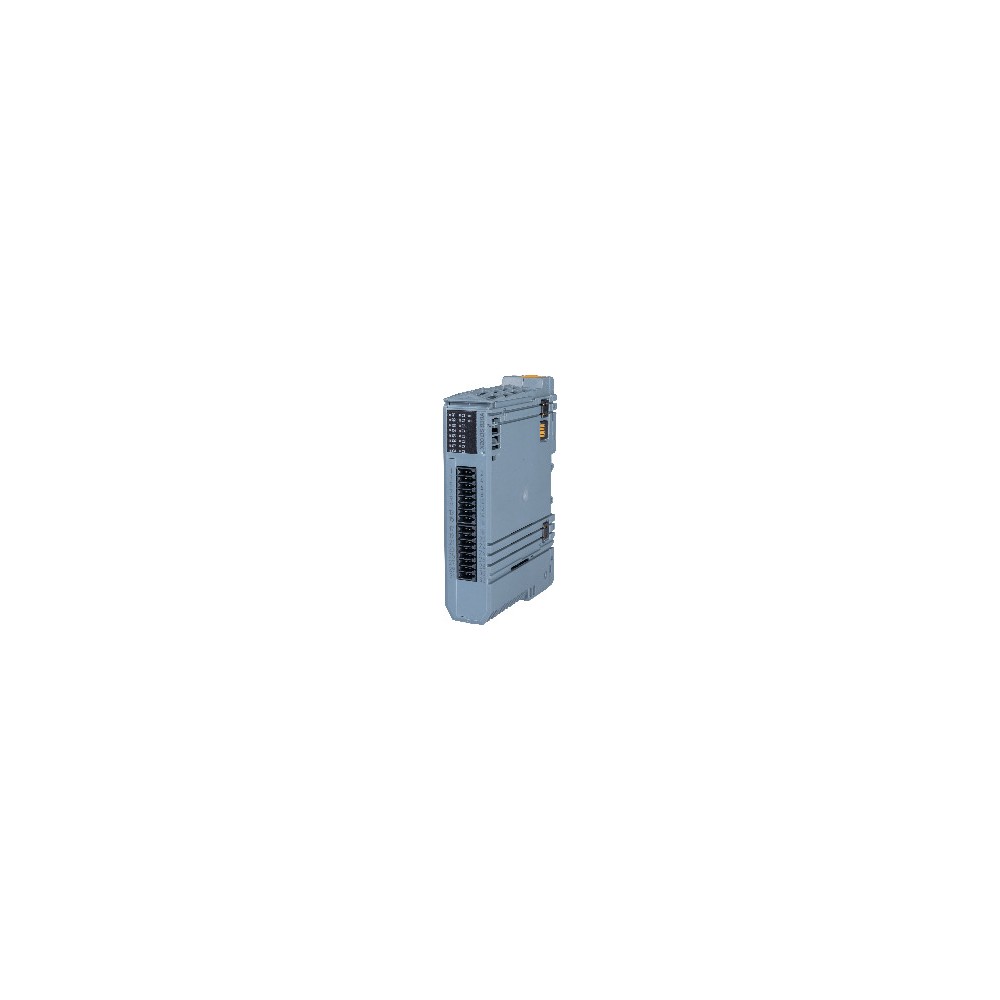

X20DS838A

X20DS838A

0 Opinia(e)
B&R
X20DS838A
Brak w magazynie
2 553,48 zł brutto
2 076,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

8 kanałów IO-Link (klasa portu A)

  • Każdy kanał IO-Link może być skonfigurowany jako wejście lub wyjście cyfrowe (tryb SIO)
  • Dodatkowe wejście cyfrowe na złącze IO-Link
  • 24 VDC i GND do zasilania czujników/elementów wykonawczych
  • Znaczniki czasu NetTime: dane IO-Link

Moduł jest masterem IO-Link, który umożliwia podłączenie inteligentnych czujników i elementów wykonawczych zgodnie ze standardem IO-Link. Moduł może obsługiwać do 8 urządzeń IO-Link. Znaczne zwiększenie ilości danych cyklicznych w tym wariancie produktu umożliwia optymalną pracę urządzeń IO-Link. Komunikacja Flatstream jest obecnie używana tylko w wyjątkowych przypadkach. Wszystkie kanały IO-Link mogą pracować także w trybie SIO i być dzięki temu wykorzystywane jako wejścia lub wyjścia cyfrowe. Moduł jest również wyposażony w 8 dodatkowych wejść cyfrowych, które mogą być używane niezależnie od konfiguracji kanałów IO-Link.

: X20DS838A
Brak w magazynie

Specyficzne kody

MPN
X20DS838A

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X20DS838A

Napisz swoją opinię

Informacje ogólne

Praca/błąd modułuDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Stan pracy IO-LinkDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Stan C/QDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Typ przewoduSpecyfikacja kabla4-pinowy standardowy przewód czujnika, nieekranowany
Długość przewoduSpecyfikacja kablaMaks. 20 m
Pojemność liniiSpecyfikacja kablaMaks. 3 nF
Rezystancja pętliSpecyfikacja kablaMaks. 6 Ω
MagistralaPobór mocy0.6 W
Wewnętrzne I/OPobór mocy1 W
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
Kod ID B&R0x30AE
Wskaźniki stanuIO-Link, stan pracy, status modułu
Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W]-

Zasilanie czujników/elementów wykonawczych

Opóźnienie wyłączeniaZabezpieczenie przeciążenioweKonfigurowalne za pomocą oprogramowania
Czas trwania wyłączeniaZabezpieczenie przeciążenioweKonfigurowalne za pomocą oprogramowania
NapięcieZasilanie I/O minus spadek napięcia dla zabezpieczenia przeciwzwarciowego
Spadek napięcia dla zabezpieczenia przeciwzwarciowego przy 0.5 AMaks. 0.3 V
Pobór mocyMaks. 12 W na interfejs IO-Link
Odporność na zwarcieTak

IO-Link w trybie master

COM1Prędkości transmisji4.8 kbaud
COM2Prędkości transmisji38.4 kbaud
COM3Prędkości transmisji230.4 kbaud
Maks. pojemność połączeniaWartości graniczne dla COM322 nF (przewód + urządzenie IO-Link)
Maks. obciążenieWartości graniczne dla COM396 Ω / 250 mA
Format danych1 bit startu, 8 bitów danych, 1 bit parzystości (parzysty), 1 bit stopu
Poziom magistrali24 VDC (aktywne), 0 VDC (napięcie spoczynkowe)

IO-Link w trybie master lub w trybie SIO "wyjście cyfrowe"

0 → 1Opóźnienie przełączania<10 µs
1 → 0Opóźnienie przełączania<10 µs
WariantBipolarne, przełączanie dodatnie i ujemne
Szczytowy prąd zwarciowy<1.3 A
Napięcie szczątkowe<0.7 VDC przy prądzie znamionowym 0.25 A
Napięcie przełączaniaZasilanie I/O minus spadek napięcia dla zabezpieczenia przeciwzwarciowego i łącznika półprzewodnikowego
Spadek napięcia na łączniku półprzewodnikowymMaks. 0.5 VDC przy 0.25 A
Częstotliwość przełączaniaTyp. 25 kHz ; 300 kHz w trybie master IO-Link
Załączenie w przypadku wyłączenia przeciążeniowego lub zwarciowegoKonfigurowalne za pomocą oprogramowania
Napięcie izolacji między IO-Link a magistralą1210 VDC

IO-Link w trybie SIO "Wyjście cyfrowe"

Napięcie znamionowe24 VDC
Znamionowy prąd wyjściowy0.25 A
Całkowity prąd znamionowyMaks. 2 A
Obwód wyjściowySink lub source
Częstotliwość przełączania (obciążenie rezystancyjne)Maks. 500 Hz
Zabezpieczenie wyjściaWyłączenie termiczne w przypadku przetężenia lub zwarcia, zintegrowane zabezpieczenie do przełączania obciążeń indukcyjnych

IO-Link w trybie SIO "wejście cyfrowe"

SprzętFiltr wejściowy300 ns
OprogramowanieFiltr wejściowy-
NiskiPróg przełączania<5 VDC
WysokiPróg przełączania>15 VDC
Napięcie znamionowe24 VDC
Charakterystyka wejść wg EN 61131-2Typ 1
Obwód wejściowySink
Napięcie wejściowe24 VDC -15% / +20%
Prąd wejściowy przy 24 VDCTyp. 4 mA
Rezystancja wejściowaTyp. 6 kΩ
Napięcie izolacji między IO-Link a magistralą1210 VDC

Właściwości elektryczne

Izolacja galwanicznaMagistrala odizolowana od IO-Link ; IO-Link nieodizolowane od IO-Link

Warunki pracy

PoziomoOrientacja montażuTak
PionowoOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
MaksymalnieWysokość montażu n.p.m.4000 m
Stopień ochrony wg EN 60529IP20

Warunki otoczenia

PracaTemperatura
Pozioma pozycja montażowaTemperatura-25 do 60°C
Pionowa pozycja montażowaTemperatura-25 do 50°C
DeratingTemperatura-
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C
PracaWilgotność względna5 do 95%, bez kondensacji
PrzechowywanieWilgotność względna5 do 95%, bez kondensacji
TransportWilgotność względna5 do 95%, bez kondensacji

Właściwości mechaniczne

Szerokość (raster)Wymiary27.5 +0.2 mm
WysokośćWymiary124 mm
GłębokośćWymiary92 mm
UwagaListwy zaciskowe należy zamawiać osobno (patrz sekcja "Dane do zamówienia").
