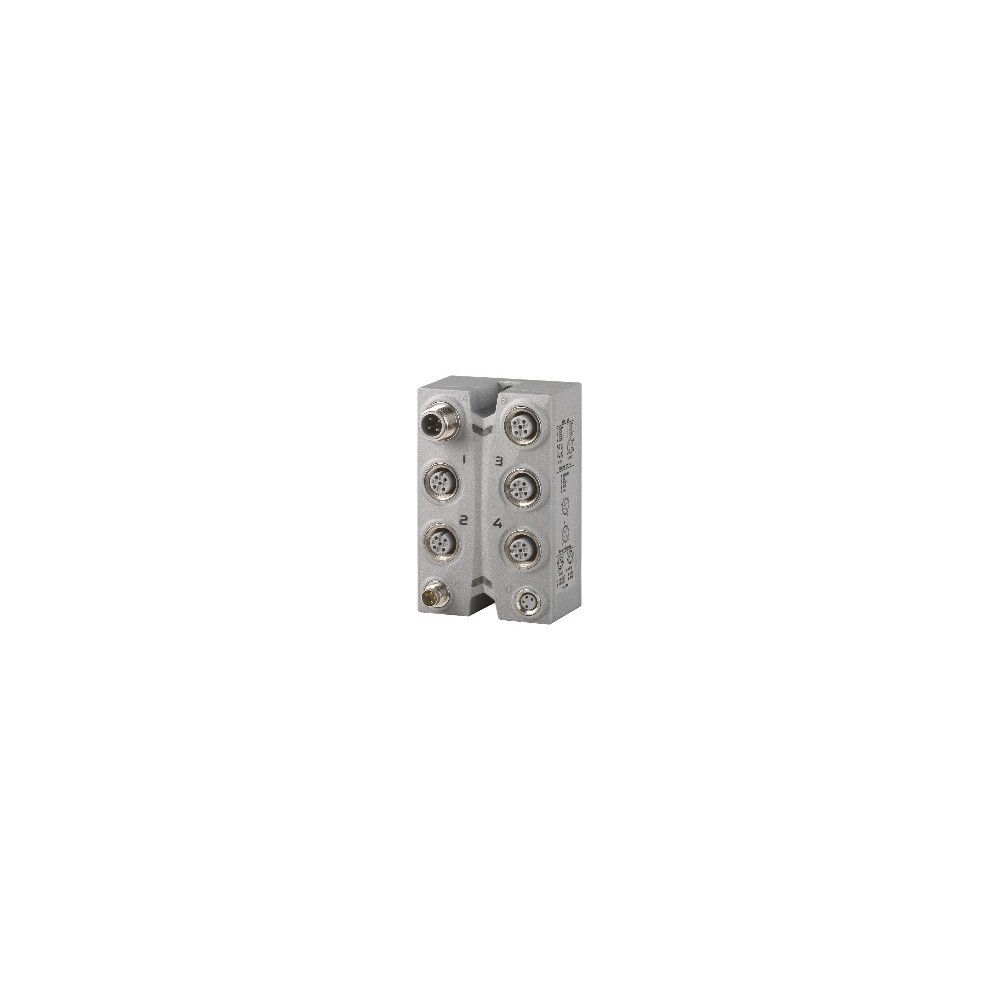

X67DS438A

X67DS438A

0 Opinia(e)
B&R
X67DS438A
Brak w magazynie
3 051,63 zł brutto
2 481,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

4 kanały IO-Link (Port Class A)

  • Każdy kanał IO-Link może być skonfigurowany jako wejście lub wyjście cyfrowe (tryb SIO)
  • Dodatkowe wejście cyfrowe na złącze IO-Link
  • 24 VDC i GND do zasilania czujników/elementów wykonawczych
  • Znaczniki czasu NetTime: dane IO-Link

Moduł jest masterem IO-Link, który umożliwia podłączenie inteligentnych czujników i elementów wykonawczych zgodnie ze standardem IO-Link. Moduł może służyć do obsługi do 4 urządzeń IO-Link. Wszystkie kanały IO-Link mogą w razie potrzeby pracować również w trybie SIO i tym samym być używane jako wejścia lub wyjścia cyfrowe. Moduł posiada także 4 dodatkowe wejścia cyfrowe, z których można korzystać niezależnie od konfiguracji kanałów IO-Link.

: X67DS438A
Brak w magazynie

Specyficzne kody

MPN
X67DS438A

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X67DS438A

Napisz swoją opinię

Informacje ogólne

Praca/błąd modułuDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Stan pracy IO-LinkDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Stan C/QDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Stan I/QDiagnostykaTak, za pomocą oprogramowania
X2X LinkTyp połączeniaM12, kodowanie B
WejściaTyp połączeniaM12, kodowanie A
Zasilanie I/OTyp połączeniaM8, 4-pinowe
Typ przewoduSpecyfikacja kabla4-pinowy przewód czujnika, nieekranowany
Długość przewoduSpecyfikacja kablaMaks. 20 m
Pojemność liniiSpecyfikacja kablaMaks. 3 nF
Rezystancja pętliSpecyfikacja kablaMaks. 6 Ω
Wewnętrzne I/OPobór mocy0.5 W
Zasilanie X2X LinkPobór mocy0.75 W
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA IIA T5 Gc ; IP67, Ta = 0 - maks. 60°C ; TÜV 05 ATEX 7201X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
Kod ID B&R0xCAAE
Wskaźniki stanuStan roboczy IO-Link, funkcja magistrali, stan modułu
Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W]-

Zasilanie I/O

Napięcie znamionowe24 VDC
Zakres napięcia24 VDC ±25%
Zintegrowana funkcja ochronnaZabezpieczenie przed zamianą biegunów

Zasilanie czujników/elementów wykonawczych

Opóźnienie wyłączeniaZabezpieczenie przeciążenioweKonfigurowalne za pomocą oprogramowania
Czas trwania wyłączeniaZabezpieczenie przeciążenioweKonfigurowalne za pomocą oprogramowania
NapięcieZasilanie I/O minus spadek napięcia dla zabezpieczenia przeciwzwarciowego
Spadek napięcia dla zabezpieczenia przeciwzwarciowego przy 0.5 AMaks. 0.3 V
Pobór mocyMaks. 12 W na interfejs IO-Link
Odporność na zwarcieTak

IO-Link w trybie master

COM1Prędkości transmisji4.8 kbaud
COM2Prędkości transmisji38.4 kbaud
COM3Prędkości transmisji230.4 kbaud
Maks. pojemność połączeniaWartości graniczne dla COM322 nF (przewód + urządzenie IO-Link)
Maks. obciążenieWartości graniczne dla COM396 Ω / 250 mA
Format danych1 bit startu, 8 bitów danych, 1 bit parzystości (parzysty), 1 bit stopu
Poziom magistrali24 VDC (aktywne), 0 VDC (napięcie spoczynkowe)

IO-Link w trybie master lub w trybie SIO "wyjście cyfrowe"

0 → 1Opóźnienie przełączania<10 µs
1 → 0Opóźnienie przełączania<10 µs
Próg przetężeniowyZabezpieczenie przeciążeniowe wyjścia C/QKonfigurowalne za pomocą oprogramowania
Czas trwania wyłączeniaZabezpieczenie przeciążeniowe wyjścia C/QKonfigurowalne za pomocą oprogramowania
WykonanieBipolarne, przełączanie dodatnie i ujemne
Szczytowy prąd zwarciowy<1.3 A
Napięcie szczątkowe<0.7 VDC przy prądzie znamionowym 0.25 A
Napięcie przełączaniaZasilanie I/O minus spadek napięcia dla zabezpieczenia przeciwzwarciowego i łącznika półprzewodnikowego
Spadek napięcia na łączniku półprzewodnikowymMaks. 0.5 VDC przy 0.25 A
Napięcie izolacji między IO-Link a magistralą500 V eff

IO-Link w trybie SIO "Wyjście cyfrowe"

Napięcie znamionowe24 VDC
Znamionowy prąd wyjściowy0.25 A
Całkowity prąd znamionowyMaks. 1 A
Obwód wyjściowySink lub source
Częstotliwość przełączania (obciążenie rezystancyjne)Maks. 500 Hz
Zabezpieczenie wyjściaWyłączenie termiczne w przypadku przetężenia lub zwarcia, zintegrowane zabezpieczenie do przełączania obciążeń indukcyjnych

IO-Link w trybie SIO "wejście cyfrowe"

SprzętFiltr wejściowy300 ns
NiskiPróg przełączania<5 VDC
WysokiPróg przełączania>15 VDC
Napięcie znamionowe24 VDC
Obwód wejściowySink
Napięcie wejściowe24 VDC -15% / +20%
Prąd wejściowy przy 24 VDCTyp. 4.0 mA
Rezystancja wejściowaTyp. 6 kΩ
Napięcie izolacji między IO-Link a magistralą500 V eff

Interfejs IO-Link I/Q (wejście cyfrowe)

SprzętFiltr wejściowy≤60 µs
OprogramowanieFiltr wejściowyDomyślnie 1 ms, konfigurowalny w zakresie od 0 do 25.5 ms
NiskiPróg przełączania<5 VDC
WysokiPróg przełączania>15 VDC
Napięcie znamionowe24 VDC
Napięcie wejściowe24 VDC -15% / +20%
Prąd wejściowy przy 24 VDCTyp. 3.8 mA
Obwód wejściowySink
Rezystancja wejściowaTyp. 6.3 kΩ
Napięcie izolacji między kanałem a magistralą500 V eff

Właściwości elektryczne

Izolacja galwanicznaMagistrala odizolowana od IO-Link

Warunki pracy

DowolnaOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529IP67

Warunki otoczenia

PracaTemperatura-25 do 60°C
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C
PracaWilgotność względna5 do 95%
PrzechowywanieWilgotność względna5 do 95%
TransportWilgotność względna5 do 95%

Właściwości mechaniczne

SzerokośćWymiary53 mm
WysokośćWymiary85 mm
GłębokośćWymiary42 mm
M8Moment dokręcania połączeńMaks. 0.4 Nm
M12Moment dokręcania połączeńMaks. 0.6 Nm
Masa200 g
