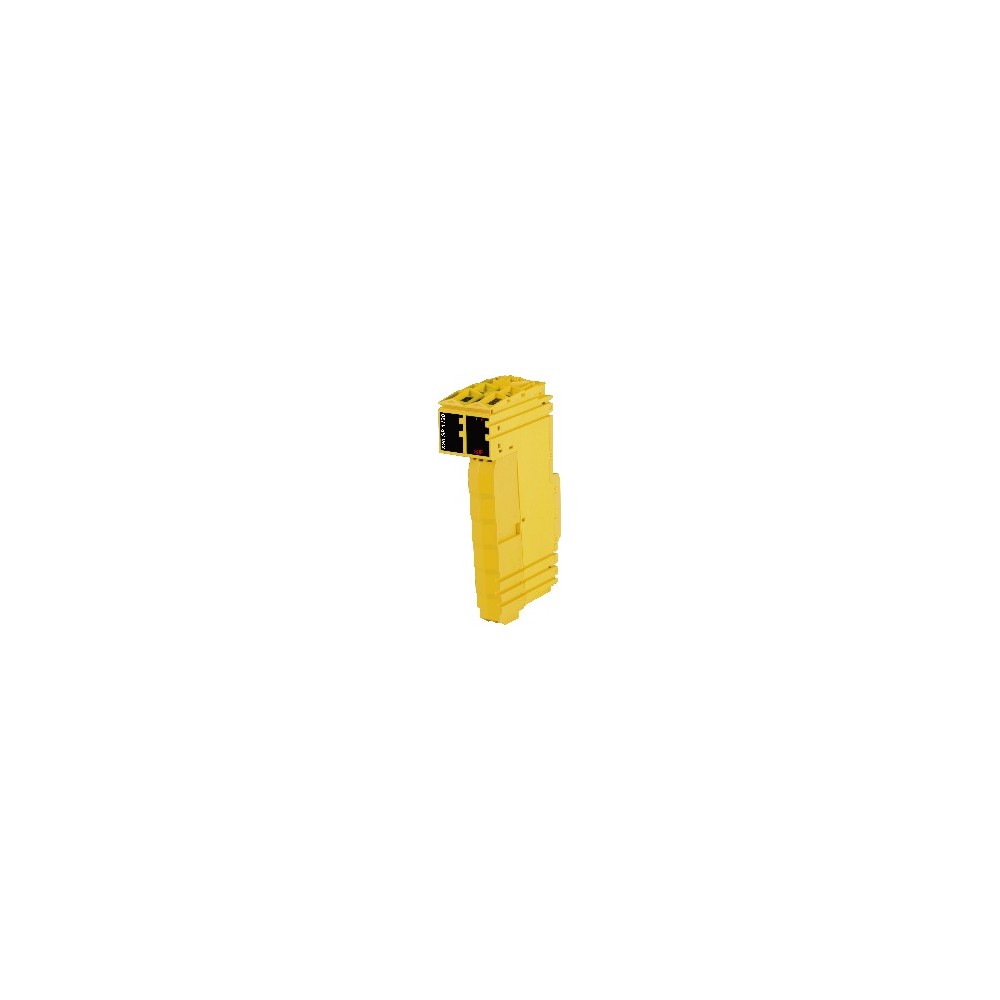

X20SP1130
Polityka prywatności
Dostawa i płatność
Zasady zwrotu

Polityka prywatności
Dostawa i płatność
Zasady zwrotu

Moduł zasilacza 24 VDC dla wewnętrznego zasilania I/O
Moduł ten jest wyposażony w 1 bezpieczne wyjście cyfrowe. Znamionowy prąd wyjściowy wynosi 10 A. Moduł zasilający jest stosowany do wewnętrznego zasilania I/O. W module zintegrowano bezpieczny kanał wyjścia cyfrowego do odłączania zasilania I/O podłączonych modułów X20 w aplikacjach związanych z bezpieczeństwem do poziomu PL e lub SIL 3. Wyjście wykonano w technologii półprzewodnikowej, dzięki czemu parametry związane z bezpieczeństwem nie zależą od liczby cykli łączeniowych. Wariant „High-side-High-side” (typ wyjścia B) jest wymagany dla elementów wykonawczych z potencjałem odniesienia (np. wejścia zezwolenia (Enable) w falownikach). W takim przypadku należy przestrzegać specjalnych wskazówek dotyczących okablowania. Ponadto należy przestrzegać instrukcji dotyczących wyłączania grup potencjałów X20. Bezpieczny kanał wyjścia cyfrowego zapewnia ochronę przed automatycznym ponownym uruchomieniem w przypadku wystąpienia błędów sieciowych. Moduł ten jest przeznaczony do 12-pinowych listew zaciskowych X20.
Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!
Darmowa dostawa na terenie Polski od 500 zł
|
Sposób dostawy |
Koszt |
Czas dostawy |
Ubezpieczenie |
Szczegóły |
|---|---|---|---|---|
|
|
od 13,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
Regulamin przewoźnika |
|
(dostawy paletowe) |
od 199 zł |
2-4 dni |
ustalane |
Płatności elektroniczne oraz tradycyjny przelew bankowy
![]()
Na razie nie dodano żadnej opinii.
| Praca/błąd modułuDiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
|---|---|
| WyjściaDiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
| ZakresTryb blackout | Moduł |
| FunkcjaTryb blackout | Funkcjonalność modułu |
| Tryb autonomicznyTryb blackout | Nie |
| MagistralaPobór mocy | 0.2 W |
| Wewnętrzne I/OPobór mocy | 1.5 W |
| Kanał - magistralaIzolacja galwaniczna | Tak |
| CECertyfikaty | Tak |
| UKCACertyfikaty | Tak |
| CRA (Cyber Resilience Act)Certyfikaty | W przygotowaniu |
| Bezpieczeństwo funkcjonalneCertyfikaty | cULus FSPC E361559 ; Systemy energetyczne i przemysłowe ; Certyfikowany pod kątem bezpieczeństwa funkcjonalnego ; ANSI UL 1998:2013 |
| Bezpieczeństwo funkcjonalneCertyfikaty | IEC 61508:2010, SIL 3 ; EN 62061:2005/A2:2015, SIL 3 ; EN ISO 13849-1:2015, Kat. 4 / PL e ; IEC 61511:2004, SIL 3 |
| Bezpieczeństwo funkcjonalneCertyfikaty | EN 50156-1:2004 |
| ATEXCertyfikaty | Zone 2, II 3G Ex nA nC IIA T5 Gc ; IP20, Ta (patrz instrukcja obsługi X20) ; FTZÚ 09 ATEX 0083X |
| ULCertyfikaty | cULus E115267 ; Przemysłowe urządzenia sterujące ; cULus E537419 ; Sterownik agregatu prądotwórczego |
| HazLocCertyfikaty | cCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5 |
| KCCertyfikaty | Tak |
| Kod ID B&R | 0x1DBF |
| Wskaźniki stanu | Funkcja I/O na kanał, stan pracy, status modułu |
| Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W] | 3 |
| Uwaga | Patrz sekcja "Charakterystyka bezpieczeństwa". |
|---|
| Napięcie wejściowe | 24 VDC -15% / +20% |
|---|---|
| Bezpiecznik | Wymagany bezpiecznik sieciowy: maks. 10 A, zwłoczny |
| Zabezpieczenie przed zamianą biegunów | Nie |
| Ilość | 1 |
|---|---|
| Wykonanie | FET, 2x przełączanie dodatnie, typ B1, odczytywalny poziom wyjściowy |
| Napięcie znamionowe | 24 VDC |
| Znamionowy prąd wyjściowy | 10 A |
| Zabezpieczenie wyjścia | Patrz rozdział "Zachowanie prądu załączania dla kanałów wyjściowych". |
| Napięcie hamowania przy wyłączaniu obciążeń indukcyjnych | 1 VDC |
| Stan diagnostyczny | Monitorowanie wyjść, pomiar prądu (wyłączenie w przypadku przetężenia) |
| Czas wykrywania błędu | 2 s |
| Napięcie izolacji między kanałem a magistralą | 500 V eff |
| Szczytowy prąd zwarciowy | Patrz rozdział "Zachowanie prądu załączania dla kanałów wyjściowych". |
| Prąd upływu przy wyłączonym wyjściu | 1 mA |
| R DS(on) | 30 mΩ |
| Napięcie przełączania | Zasilanie I/O minus spadek napięcia spowodowany R DS(on) |
| Maks. częstotliwość przełączania | 5 razy na minutę z maks. 2 Hz ; Aktualizacja sprzętowa 2.2.0.0 i nowsza: 120 razy na minutę z maks. 2 Hz ; Patrz sekcja "Inrush current behavior for output channels" i tabela "Switching inductive loads". |
| Długość impulsu testowego | Bez impulsu testowego |
| Maks. obciążenie pojemnościowe | 1 mF |
| Minimalne obciążenie | 15 mA |
| I OUT | <1 mA |
|---|---|
| I GND | <50 mA |
| PoziomoOrientacja montażu | Tak |
|---|---|
| PionowoOrientacja montażu | Tak |
| Wysokość montażu n.p.m. | 0 do 2000 m, bez ograniczeń |
| Stopień ochrony wg EN 60529 | IP20 |
| PracaTemperatura | |
|---|---|
| Pozioma pozycja montażowaTemperatura | 0 do 60°C |
| Pionowa pozycja montażowaTemperatura | 0 do 35°C |
| DeratingTemperatura | Patrz rozdział "Derating". |
| PrzechowywanieTemperatura | -40 do 85°C |
| TransportTemperatura | -40 do 85°C |
| PracaWilgotność względna | 5 do 95%, bez kondensacji |
| PrzechowywanieWilgotność względna | 5 do 95%, bez kondensacji |
| TransportWilgotność względna | 5 do 95%, bez kondensacji |
| Uwaga | Zamówić oddzielnie 1x blok zaciskowy z kodowaniem bezpieczeństwa. ; Zamówić oddzielnie 1x moduł magistrali z kodowaniem bezpieczeństwa. |
|---|---|
| Raster | 25 +0.2 mm |
