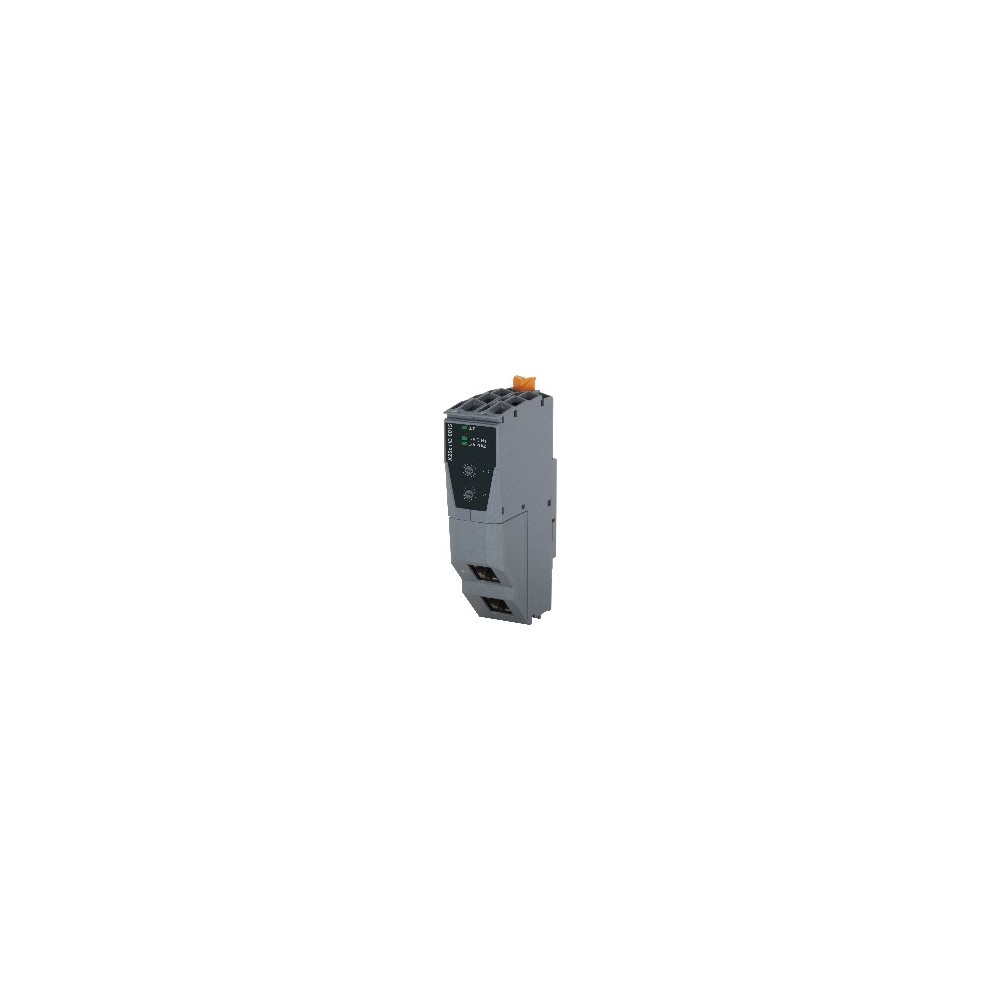

X20cHB8815

POWERLINK

• Do 2 gniazd na moduły rozszerzeń huba
• 3x / 5x hub POWERLINK
• Port „ETH”: interfejs do sieci TCP/IP
• Port „PLK”: interfejs do sieci POWERLINK

Brama POWERLINK TCP/IP umożliwia wymianę wszelkiego rodzaju danych aplikacji (HMI, diagnostyka, dane parametrów itp.) między siecią POWERLINK V2 a siecią TCP/IP. Działa jak przełącznik warstwy 2, z tym wyjątkiem, że cykliczne pakiety POWERLINK nie są przekazywane do portu ETH. W odniesieniu do funkcjonalności przełączników warstwy 2 należy wspomnieć, że brama wykorzystuje zasadę store-and-forward. Funkcjonalność bramy nie wymaga oddzielnej konfiguracji. Gdy brama odbiera ramkę, zapisuje adres MAC nadawcy i odpowiedni interfejs w tablicy adresów źródłowych (SAT). Jeśli adres docelowy znajduje się w SAT, brama przekazuje ramkę do odpowiedniego interfejsu. Ramki z adresem broadcast lub multicast są zawsze przekazywane do wszystkich interfejsów. Gdy w porcie „ETH” odbierane są pakiety IP większe niż wartość MTU skonfigurowana dla POWERLINK, są one fragmentowane, jeśli jest to dozwolone. Moduły we/wy nie mogą pracować z X20HB8815. POWERLINK V1 nie jest obsługiwany. POWERLINK to standardowy protokół dla sieci Fast Ethernet charakteryzujący się twardym czasem rzeczywistym. Organizacja Ethernet POWERLINK Standardization Group (EPSG, patrz www.ethernet-powerlink.org) zapewnia jego otwartość i ciągły rozwój. Moduły magistrali rozszerzane w lewo umożliwiają podłączenie do 2 modułów rozszerzenia huba oprócz bramy. Oznacza to, że urządzenie podstawowe zapewnia do 2 portów POWERLINK.
