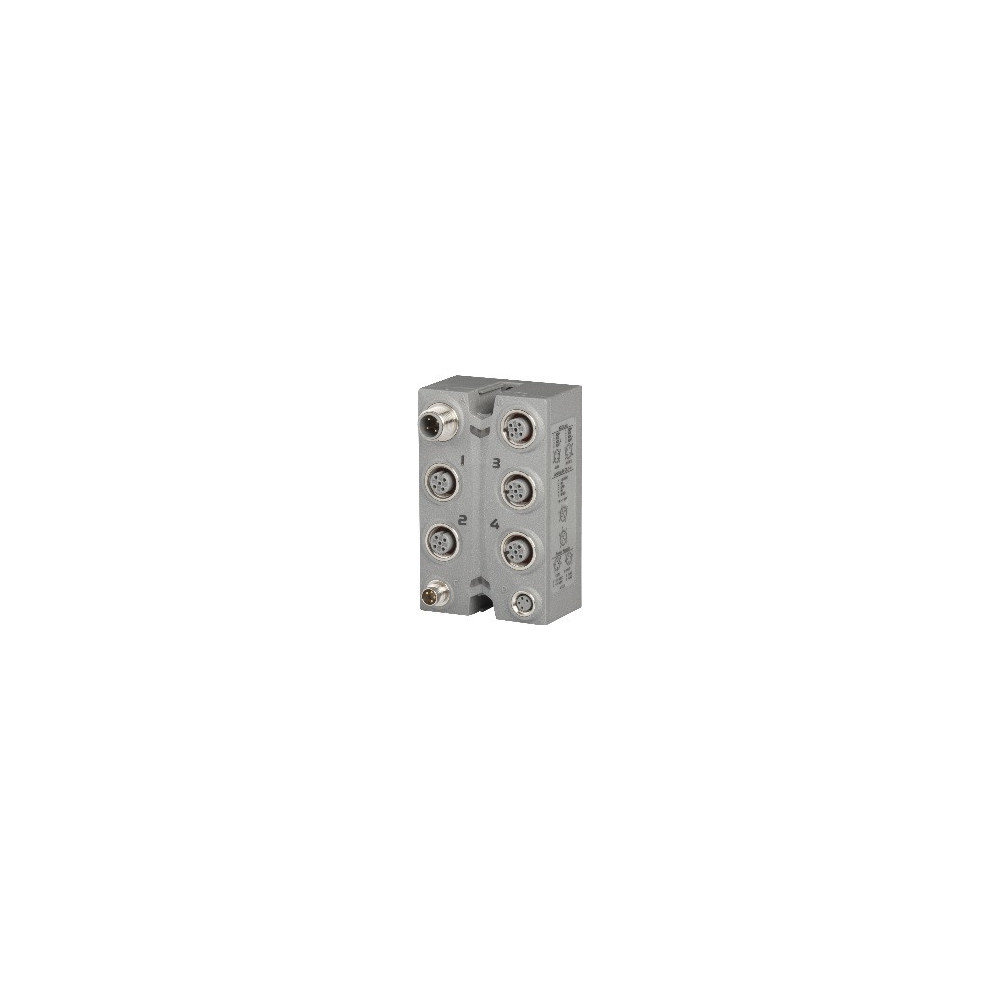

X67AO1223 Moduł wyjść analogowych X67 4 x AO ±10 V, rozdzielczość 12 bitów

Name: X67AO1223 Moduł wyjść analogowych X67 4 x AO ±10 V, rozdzielczość 12 bitów
Brand: B&R
SKU: X67AO1223
Price: 3157.41 PLN
Availability: BackOrder

0 Opinia(e)

Marka : B&R

Indeks : X67AO1223

Brak w magazynie

3 157,41 zł brutto

2 567,00 zł netto

Dostawa w ciągu 5-30 dni

Ilość

Na zamówienie

Dodaj do porównania

Dodaj do ulubionych

Polityka prywatności

Dostawa i płatność

Zasady zwrotu

Gwarancja bezpiecznego zakupu

Moduł jest wyposażony w 4 wejścia o 12-bitowej rozdzielczości przetwornika cyfrowego. Zakres sygnału wyjściowego wynosi ±10 V.

Indeks : X67AO1223

Brak w magazynie

Opis

Waga: 190 g
Zasilanie: 18 - 30 VDC
Połączenie X2X: M12, B-coded
Wejścia / Wyjścia: 4x M12, A-coded
Zasilanie We/Wy: M8, 4-pin

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!

Darmowa dostawa na terenie Polski od 500 zł

Wysyłka na terenie Polski

Sposób dostawy	Koszt	Czas dostawy	Ubezpieczenie	Szczegóły
InPost Paczkomat 24/7	od 13,99 zł	24h	do 200 zł	Regulamin przewoźnika
Inpost Kurier	od 14,99 zł	24h	do 200 zł	Regulamin przewoźnika
Kurier STANDARD	od 14,99 zł	24h	do 200 zł	Regulamin przewoźnika
Kurier PALETA (dostawy paletowe)	od 199 zł	2-4 dni	ustalane indywidualnie	Regulamin przewoźnika

Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

https://www.br-automation.com/pl/produkty/io-systems/x67-system/analog-output-modules/x67ao1223/

Jako pierwszy zadaj pytanie dotyczące tego produktu!

Opinie

Na razie nie dodano żadnej opinii.

Informacje ogólne

Zasilanie I/ODiagnostyka	Tak, za pomocą wskaźnika LED i oprogramowania
X2X LinkTyp połączenia	M12, kodowanie B
WyjściaTyp połączenia	4x M12, kodowanie A
Zasilanie I/OTyp połączenia	M8, 4-pinowe
Wewnętrzne I/OPobór mocy	4 W
Zasilanie X2X LinkPobór mocy	0.75 W
CECertyfikaty	Tak
UKCACertyfikaty	Tak
CRA (Cyber Resilience Act)Certyfikaty	W przygotowaniu
ATEXCertyfikaty	Zone 2, II 3G Ex nA IIA T5 Gc ; IP67, Ta = 0 - maks. 60°C ; TÜV 05 ATEX 7201X
ULCertyfikaty	cULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikaty	cCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
KCCertyfikaty	Tak
Kod ID B&R	0x16F3
Wskaźniki stanu	Funkcja I/O na kanał, napięcie zasilania, funkcja magistrali

Zasilanie I/O

Zasilanie elementów wykonawczychPobór mocy	Maks. 12 W
Napięcie znamionowe	24 VDC
Zakres napięcia	18 do 30 VDC
Zintegrowana funkcja ochronna	Zabezpieczenie przed zamianą biegunów

Wyjścia analogowe

Ograniczenie prądoweOdporność na zwarcie	±40 mA
Do zasilania elementu wykonawczego lub I/OOdporność na zwarcie	Tak
Do GNDOdporność na zwarcie	Tak
WzmocnienieMaks. błąd przy 25°C i obciążeniu 10 kΩ	0.15%
OffsetMaks. błąd przy 25°C i obciążeniu 10 kΩ	0.05%
Wyjście	±10 V
Rozdzielczość przetwornika cyfrowego	12-bit
Czas konwersji	400 µs dla wszystkich wyjść
Czas ustalania przy zmianie wyjścia w całym zakresie	Ok. 1 ms
Zachowanie przy włączaniu/wyłączaniu	Wewnętrzny przekaźnik zezwolenia dla rozruchu i błędów
Zabezpieczenie wyjścia	Zabezpieczenie przed podłączeniem napięcia zasilania, odporne na zwarcie
Format wyjściowy	Przykład: INT 0x8001 - 0x7FFF / 1 LSB = 0x0010 = 4.882 mV
Obciążenie na kanał	Maks. ±10 mA, obciążenie ≥ 1 kΩ
Filtr wyjściowy	Filtr dolnoprzepustowy 1. rzędu / częstotliwość graniczna 2.5 kHz
Maks. dryft wzmocnienia	0.012%/°C
Maks. dryft offsetu	0.015%/°C
Błąd spowodowany zmianą obciążenia	Maks. 0.01%, od 10 MΩ → 1 kΩ, rezystancyjne
Nieliniowość	<0.15%
Napięcie izolacji między kanałem a magistralą	500 V eff
Reakcja wyjścia przy włączeniu/wyłączeniu zasilania	Przekaźnik zezwolenia jest włączany przy zdefiniowanej wartości ≠ 0, ustawienie domyślne = 10 kΩ do GND

Zasilanie elementów wykonawczych

Napięcie	Zasilanie I/O minus spadek napięcia dla zabezpieczenia przeciwzwarciowego
Spadek napięcia dla zabezpieczenia zwarciowego przy 500 mA	Maks. 2 VDC
Prąd sumaryczny	Maks. 0.5 A
Odporność na zwarcie	Tak

Właściwości elektryczne

Izolacja galwaniczna	Kanał izolowany od magistrali ; Kanał nieizolowany od kanału

Warunki pracy

DowolnaOrientacja montażu	Tak
0 do 2000 mWysokość montażu n.p.m.	Bez ograniczeń
>2000 mWysokość montażu n.p.m.	Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529	IP67

Warunki otoczenia

PracaTemperatura	-25 do 60°C
DeratingTemperatura	-
PrzechowywanieTemperatura	-40 do 85°C
TransportTemperatura	-40 do 85°C

Właściwości mechaniczne

SzerokośćWymiary	53 mm
WysokośćWymiary	85 mm
GłębokośćWymiary	42 mm
M8Moment dokręcania połączeń	Maks. 0.4 Nm
M12Moment dokręcania połączeń	Maks. 0.6 Nm
Masa	190 g
