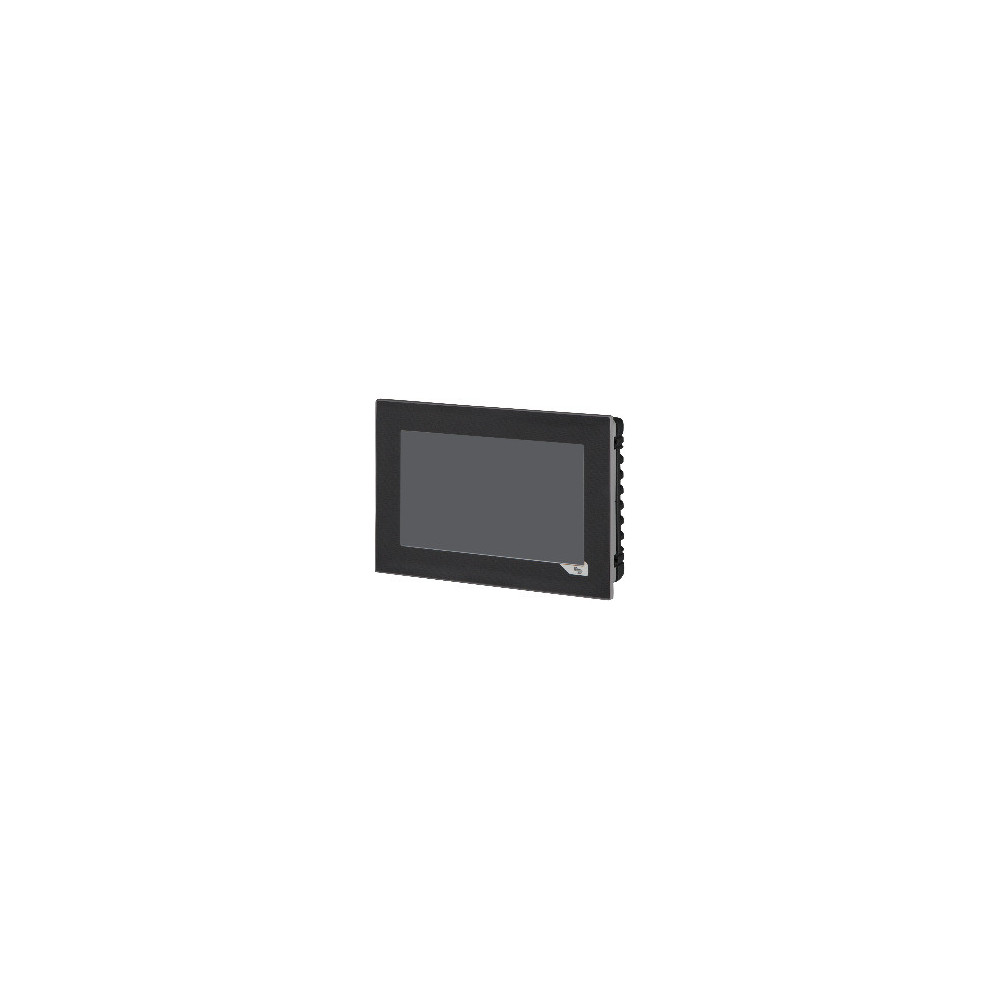

4PPC70.0702-20B Panel HMI Power Panel C70, 7.0", Pozioma orientacja, zintegrowany ze sterownikiem PLC

4PPC70.0702-20B Panel HMI Power Panel C70, 7.0", Pozioma orientacja, zintegrowany ze sterownikiem PLC

0 Opinia(e)
B&R
4PPC70.0702-20B
Brak w magazynie
11 993,73 zł brutto
9 751,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

: 4PPC70.0702-20B
Brak w magazynie

Opis

Waga
650 g
Napięcie zasilania
24 VDC
Stopień ochrony
Front: IP6, Tył: IP20
Wymiary [Wys x Szer x Gł]
140 x 197 x 51 mm

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

https://www.br-automation.com/pl/produkty/hmi/power-panel-t-series-and-c-series/power-panel-c-series/power-panel-c70/4ppc700702-20b/

Jako pierwszy zadaj pytanie dotyczące tego produktu!

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

4PPC70.0702-20B Panel HMI Power Panel C70, 7.0", Pozioma orientacja, zintegrowany ze sterownikiem PLC

Napisz swoją opinię

Informacje ogólne

Automation StudioWymagania systemowe4.1.4.375 i nowsze
Automation RuntimeWymagania systemoweK4.08 i nowsze
Obsługa modułów X20SLXWymagania systemoweRev. B4 i nowsze
Redundancja sterownikaWsparcieNie
Obsługa ACOPOSWsparcieTak
Obsługa Visual ComponentsWsparcieTak
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyOcena w toku
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
Kod ID B&R0xE56D
ChłodzenieBezwentylatorowy
Przycisk zasilaniaNie
Przycisk resetowaniaTak
Wskaźniki stanuNapięcie zasilania OK, stan pracy, stan modułu, POWERLINK, Ethernet
BrzęczykTak

Sterownik

Pamięć cache L1Procesor
Kod danychProcesor24 kB
Kod programuProcesor32 kB
TypProcesorAtom E620T
Częstotliwość taktowaniaProcesor333 MHz (zgodny)
Pamięć cache L2Procesor512 kB
Ilość danych do zapisuPamięć aplikacji
GwarantowanePamięć aplikacji40 TB
Wyniki dla 5 latPamięć aplikacji21.9 GB/dzień
TypPamięć aplikacji2 GB eMMC flash memory
Czas przechowywania danychPamięć aplikacji10 lat
Gwarantowane cykle kasowania/zapisuPamięć aplikacji20,000
Kod korekcji błędów (ECC)Pamięć aplikacjiTak
Obsługa danych o stanie pamięciPamięć aplikacjiTak, począwszy od AR 4.90 i rewizji sprzętowej F0
BootloaderAutomation Runtime AR 4.08
Zegar czasu rzeczywistegoNieulotny, rozdzielczość 1 s, dokładność -10 do 10 ppm przy 25°C
Jednostka zmiennoprzecinkowa (FPU)Tak
Przełączniki trybu/węzłaNie
Zmienne remanentne32 kB FRAM, podtrzymanie >10 lat
DRAM256 MB
Najkrótszy czas cyklu klasy zadań0.4 ms
Typowy czas cyklu instrukcji0.01 µs
Wyłączenie temperaturoweTak, przy >88°C

Wyświetlacz

PoziomoKąty widzeniaKierunek L / Kierunek R = Typ. 70°
PionowoKąty widzeniaRewizja ≥ G3: Kierunek U / Kierunek D = typ. 50° ; Rewizja < G3: Kierunek U / Kierunek D = typ. 60°
TypPodświetlenieLED
JasnośćPodświetlenieTyp. 500 cd/m²
Czas połowicznej jasnościPodświetlenie50 000 h
TypEkran dotykowyAMT
TechnologiaEkran dotykowyAnalogowy rezystancyjny
SterownikEkran dotykowyB&R, szeregowy, 12-bit
Przepuszczalność światłaEkran dotykowy80% ±3%
TypKolorowy TFT
Przekątna7.0"
Kolory16,7 mln (RGB, 8 bitów na kanał)
RozdzielczośćWVGA, 800 x 480 pikseli
KontrastWersja ≥ G3: Typ. 550:1 ; Wersja < G3: Typ. 600:1
Obrót ekranuTak, za pomocą Visual Components

Interfejsy

TransmisjaInterfejs IF1
Warstwa fizycznaInterfejs IF1100BASE-TX
PółdupleksInterfejs IF1Tak
Pełny dupleksInterfejs IF1Tryb POWERLINK: Nie / Tryb Ethernet: Tak
AutonegocjacjaInterfejs IF1Tak
Auto-MDI/MDIXInterfejs IF1Tak
Magistrala obiektowaInterfejs IF1Węzeł zarządzający lub kontrolowany POWERLINK V2
TypInterfejs IF1Typ 4
WariantInterfejs IF11x RJ45 ekranowane
Długość liniiInterfejs IF1Maks. 100 m między 2 węzłami (długość segmentu)
Maks. prędkość transmisjiInterfejs IF1100 Mbit/s
TransmisjaInterfejs IF2
Warstwa fizycznaInterfejs IF210BASE-T/100BASE-TX
PółdupleksInterfejs IF2Tak
Pełny dupleksInterfejs IF2Tak
AutonegocjacjaInterfejs IF2Tak
Auto-MDI/MDIXInterfejs IF2Tak
TypInterfejs IF2Ethernet
WariantInterfejs IF21x RJ45 ekranowane
Długość liniiInterfejs IF2Maks. 100 m między 2 węzłami (długość segmentu)
Maks. prędkość transmisjiInterfejs IF210/100 Mbit/s
TypInterfejs IF3USB 2.0
WariantInterfejs IF3Typ A
Obciążalność prądowaInterfejs IF30.49 A
TypInterfejs IF4USB 2.0
WariantInterfejs IF4Typ A
Obciążalność prądowaInterfejs IF4≥Rev. E0: 0.20 A ; <Rev. E0: 0.10 A
Magistrala obiektowaInterfejs IF5Master X2X Link

Właściwości elektryczne

Napięcie znamionowe24 VDC -15% / +20%
Maks. pobór mocy15 W
Zabezpieczenie przed zamianą biegunówTak
Izolacja galwanicznaIF1, IF2 i IF5 odizolowane od siebie, od innych interfejsów i od urządzenia podstawowego

Warunki pracy

Standardowa orientacja montażowaDopuszczalne orientacje montażowePionowo
NachylenieDopuszczalne orientacje montażowe±25°
ObrótDopuszczalne orientacje montażoweW krokach co 90° (pionowo/poziomo)
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529Przód: IP65, tył: IP20
Stopień ochrony wg UL 50Przód: Type 4X tylko do użytku wewnątrz pomieszczeń

Warunki otoczenia

PracaTemperatura0 do 50°C
PrzechowywanieTemperatura-20 do 70°C
TransportTemperatura-20 do 70°C
Wilgotność względnaPatrz wykres temperatury/wilgotności.

Właściwości mechaniczne

KonstrukcjaFrontPrążki w kolorze antracytowym
SzerokośćWymiary197 mm
WysokośćWymiary140 mm
GłębokośćWymiary51 mm
Masa0.65 kg
